普通平鍵聯接的強度條件
假定載荷在鍵的工作面上均勻的分布,那普通平鍵聯接的強度條件為:
導向平鍵聯接和滑鍵聯接的強度條件是:
公式中:
T-傳遞的轉矩(T=F×y≈F×d/2),單位為N·m;
k-鍵與輪轂鍵槽的接觸的高度,k=0.5h,h為鍵的高度,單位為mm;
l-鍵的工作長度,圓頭平鍵l=L-b,平頭平鍵l=L,單圓頭平鍵l=L-b/2,L為鍵的長度,b為鍵的寬度,單位均為mm;
d-軸的直徑,單位為mm;
[σp]-鍵、軸、輪轂三者中最弱材料的許用擠壓的應力,單位為MPa;
[p] -鍵、軸、輪轂三者中最弱材料的許用壓力,單位為MPa;
在進行強度計算校核之后,如果強度不夠,可采用雙鍵聯接。這時一方面應該考慮鍵的合理布置,即兩個平鍵最好布置是在沿周向相隔180°;另一方面,應考慮兩個鍵上載荷分配的不均勻性,在進一步的強度校核中只能按1.5個鍵計算。

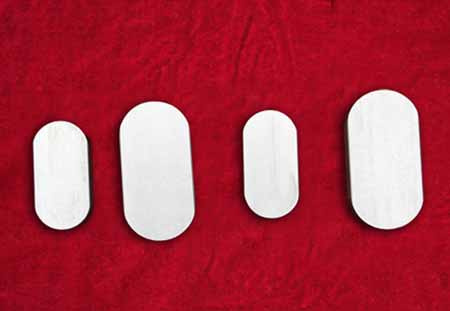

普通平鍵聯接的強度條件就是上面的文字介紹,同事參考,普通平鍵的形式,歡迎大家購買我們的平鍵產品。
